UML skeemid

UML (Unified Modeling Language) – modelirimiskeel (2.0)

UML – язык моделирования

UML использует:
*Фигуры / kujundid
*Линии / jooned
*Значки / märgid
*Надписи / Pealdised

Kasutuslooskeem (Use case diagram) диаграмма прецедентов: Kasutuslooskeeme kasutatakse süsteemi moodustabate tähtsamate elemntide ja protsesside määramiseks. Primaarelemente nimetakse “aktoriteks” ning protsesse “kasutuslugudeks”. Kasutuslooskeem näitab, millised aktorid suhtlevad iga kasutuslooga.

Klassiskeem (Class diagramm): Klassisskeemi kasutatakse nö. kasutuslooskeemi viimistlemiseks ning üksikasjaliku süsteemidlisaini määramiseks. Klassiskeem ligitab

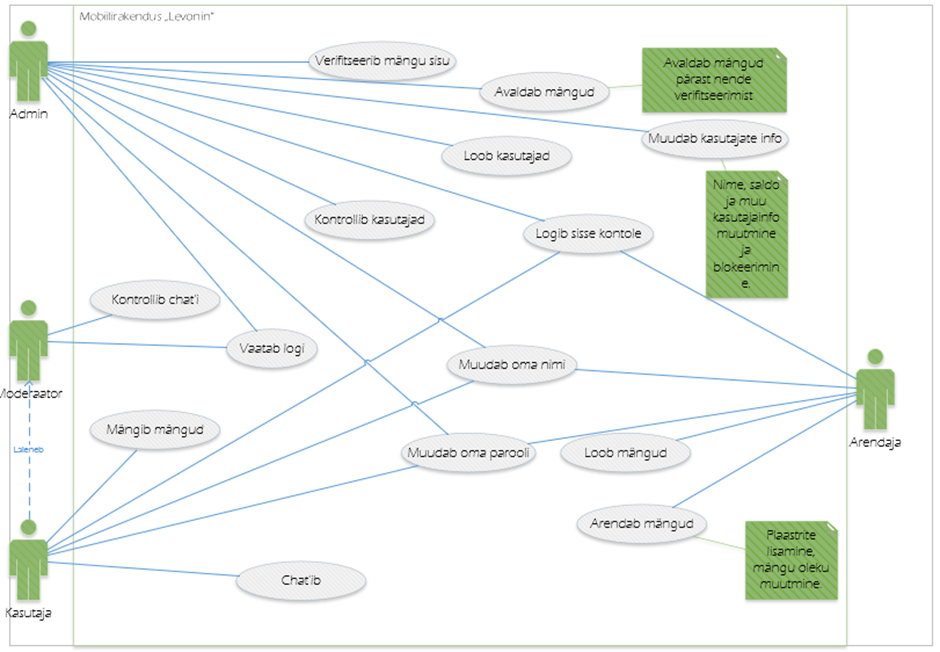

Use case

Activity

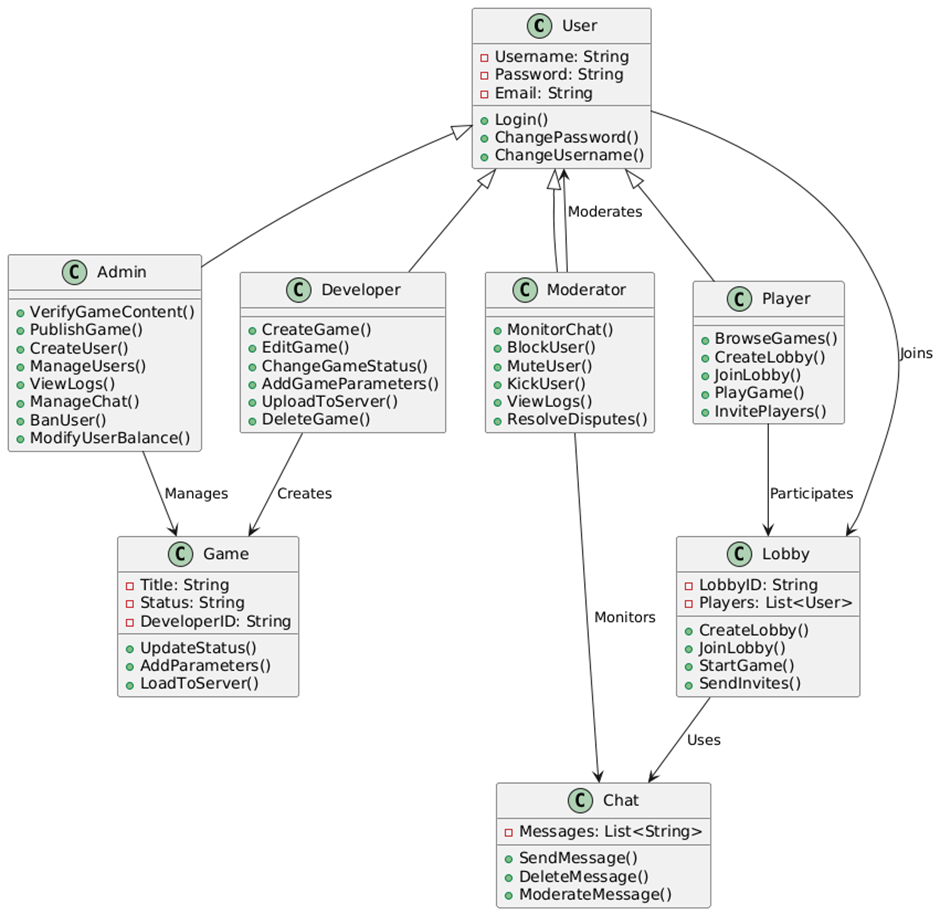

Class diagramm
